自動門安裝涉及到電氣知識，不只是力氣活，更是智力活，西安天卓自動門10年資深工程師為您帶來多瑪自動門接線圖，包括馬達、電鎖、雷達、蓄電池、電眼、開關、緊停按鈕各部位的接線圖和功能描述。

多瑪自動門控制系統功能介紹，請使用2-mm一字螺絲刀進行線路連接。

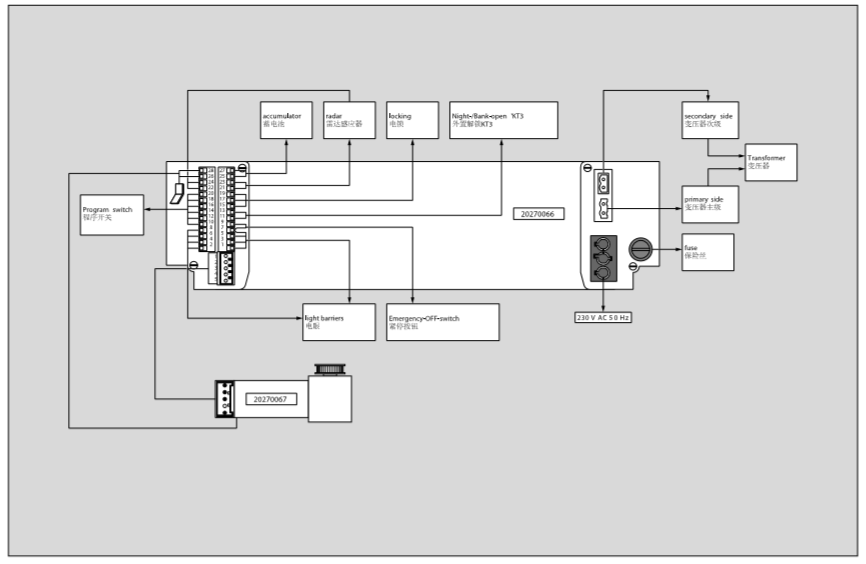

多瑪自動門控制系統接線圖


多瑪自動門控制系統接線圖

①接線柱描述
28.馬達，26.馬達，24.門外感應器，22.門內感應器，18.長期開啟程序開關，16.部分開啟程序開關，14.單向開啟程序開關，12.自動程序開關，10.關閉程序開關，6.接受電眼1，4.接受電眼2，27.蓄電池，25.蓄電池，19.蓄電池輸出+27V，17.上鎖，15.解鎖，11.外置解鎖，9.緊停按鈕，5.發射電眼1，3.發射電眼2
②編碼器
③數字顯示器
④-鍵
⑤+鍵
⑥選擇鍵
⑦變壓器次級
⑧變壓器主級
⑨電源
⑩保險絲
?保護接地，內蓋板

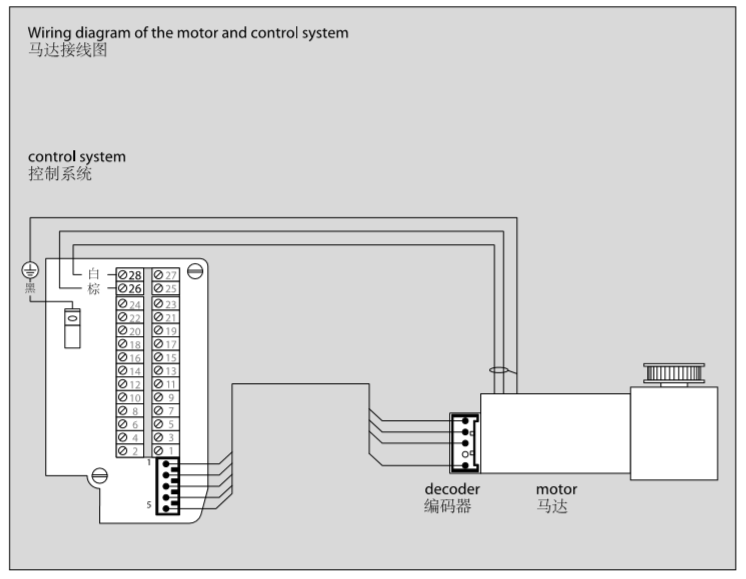

多瑪自動門馬達接線圖

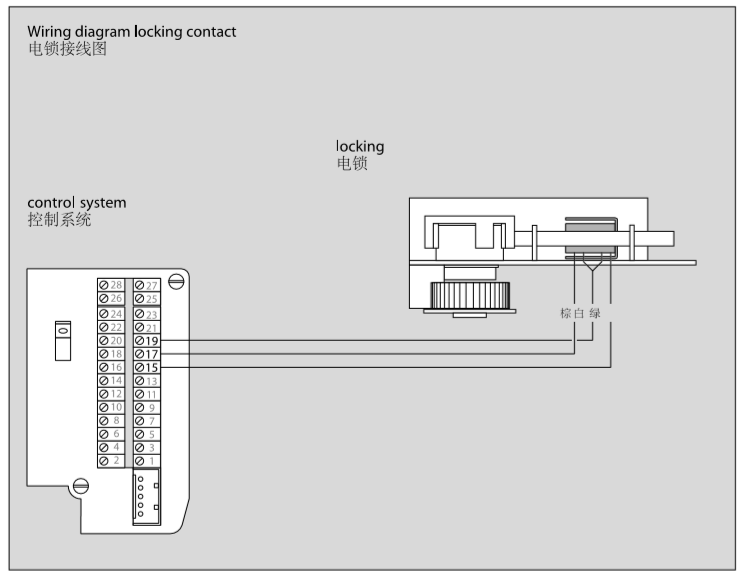

多瑪自動門電鎖接線圖

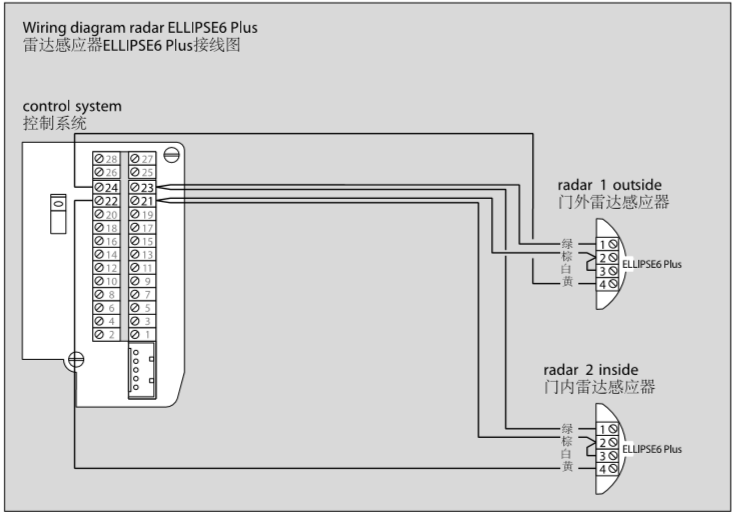

多瑪自動門雷達感應器接線圖

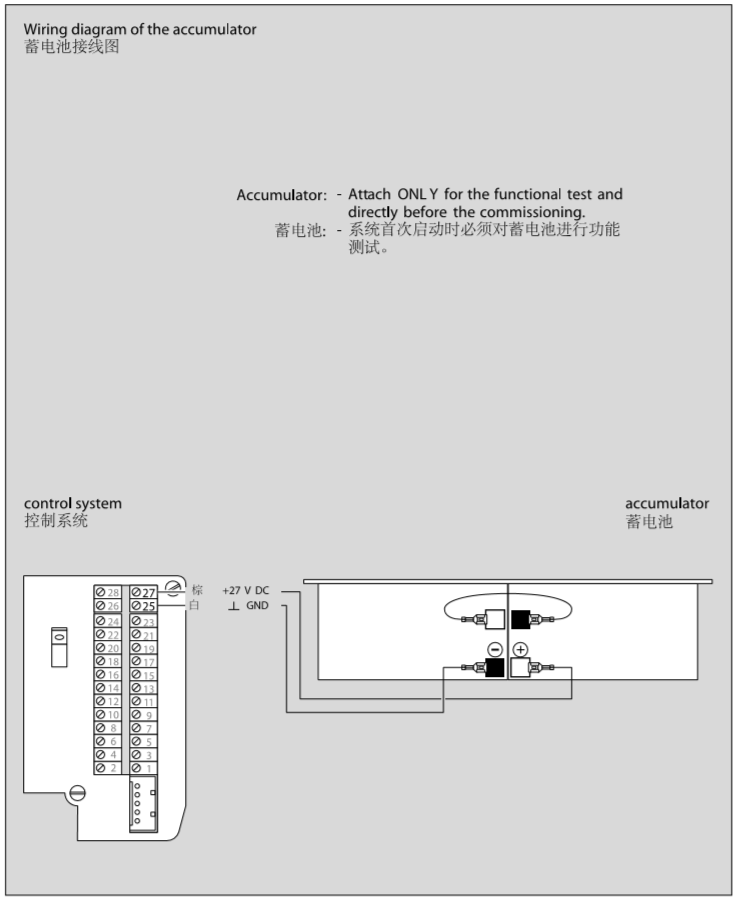

多瑪自動門蓄電池接線圖，系統首次啟動時必須對蓄電池進行功能測試。



多瑪自動門電眼接線圖

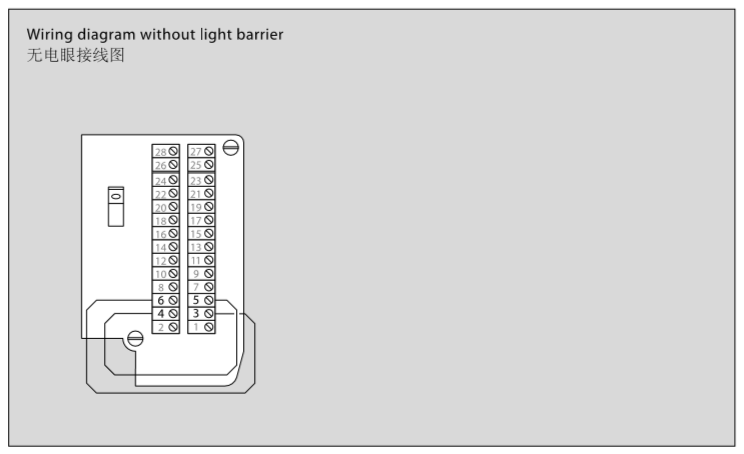

無電眼接線圖

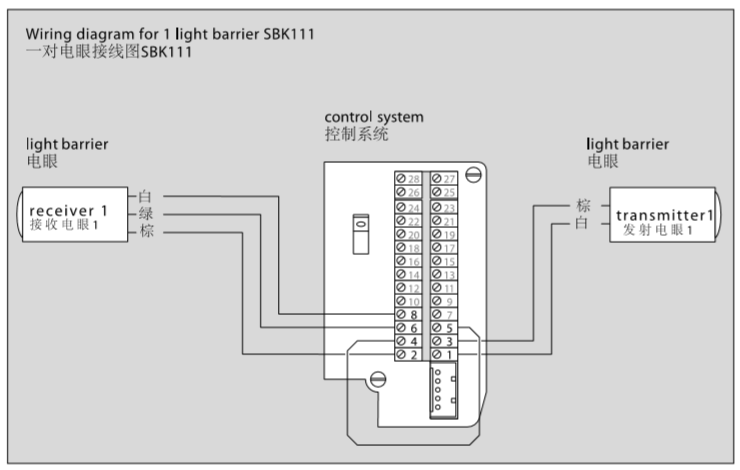

一對電眼接線圖

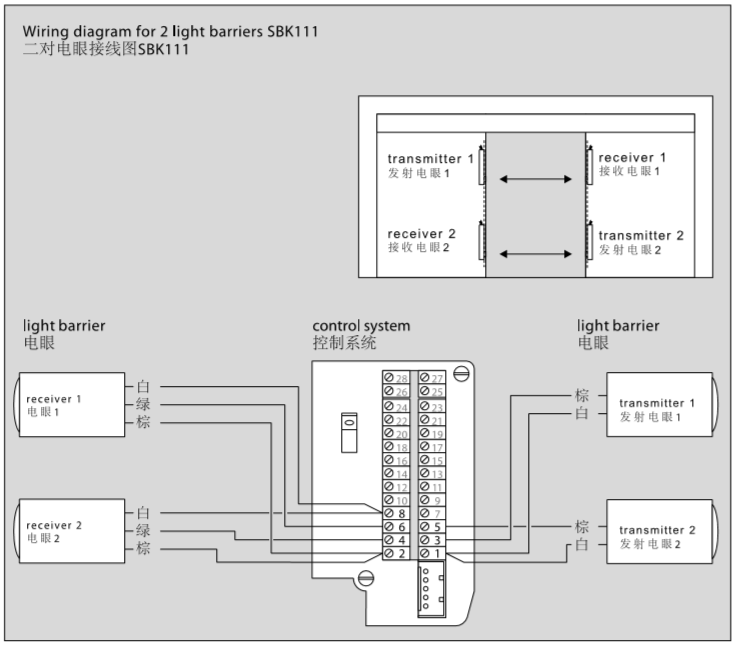

二對電眼接線圖

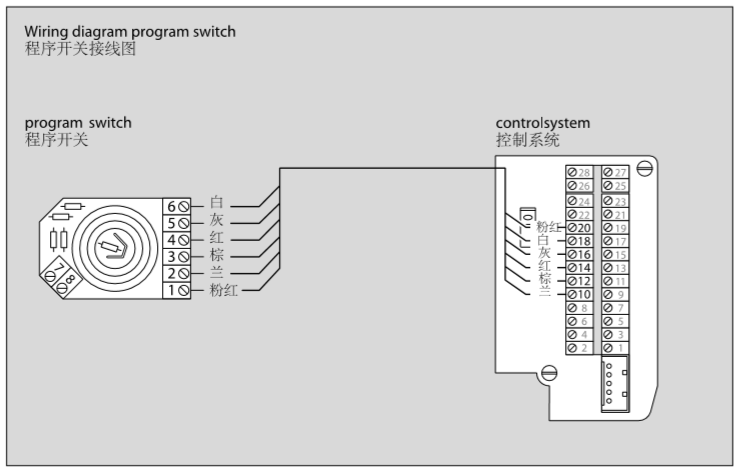

多瑪自動門程序開關接線圖

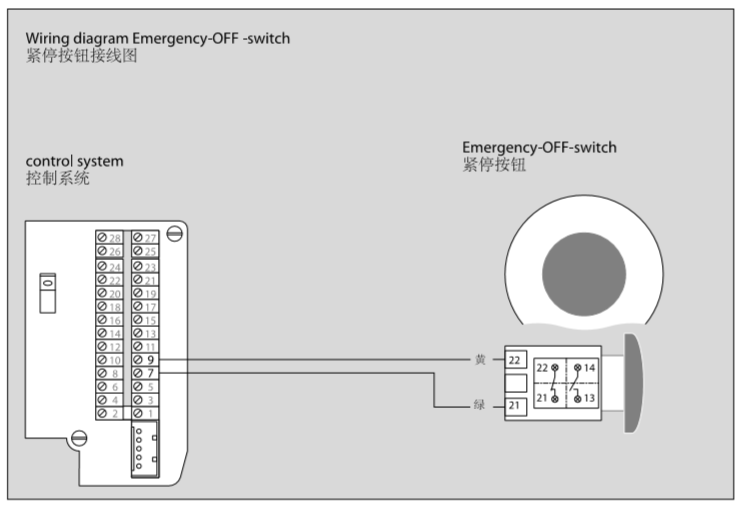

多瑪自動門緊停按鈕接線圖

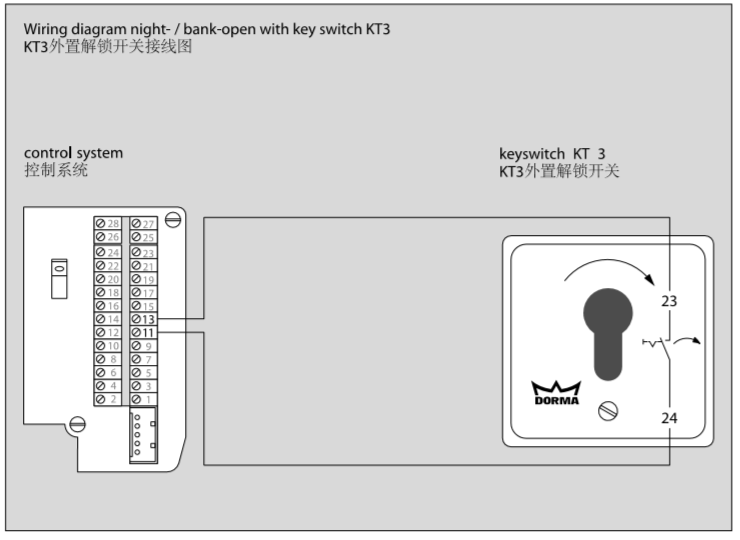

多瑪自動門外置解鎖開關接線圖

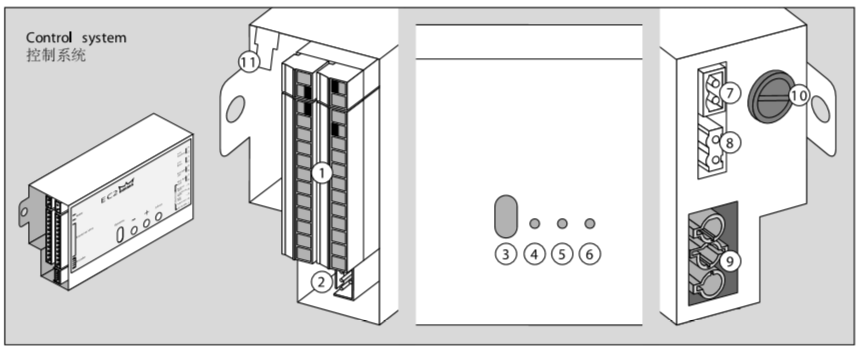

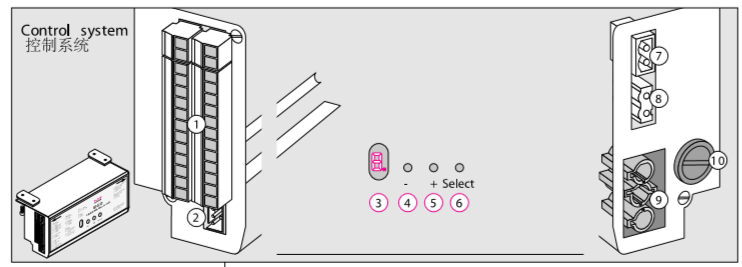

多瑪自動門控制系統接線柱功能描述



1.接線柱，2.編碼器，3.7段顯示器，4.-鍵，5.+鍵，6.選擇鍵，7.變壓器次級，8.變壓器主級，9.電源，10.保險絲

數字顯示器描述

正常操作顯示，顯示器閃爍：故障顯示，選擇下一層菜單，選擇下一層菜單，選擇上一層菜單，溪大利亞模式設置，單向開啟上鎖設置，蓄電池操作模式設置，外置解鎖停頓時間設置，開門停頓時間設置，馬達類型設置，單開門/雙開門設置，操作模式設置，開門速度設置，關門速度設置，故障顯示。
